工作
破真空器应用于蒸汽系统中的真空破除，可有效保护设条在蒸汽冷凝时不会处于真空状态。
其原理与单向阀相似，当系统内部压力比大气压低，破真空器打开。如系统内部压力高，则破真空器处于关闭状态应用于:换热器、储汽罐、锅炉、夹层锅、灭菌室、蒸汽主管线。
工作
破真空器应用于蒸汽系统中的真空破除，可有效保护设条在蒸汽冷凝时不会处于真空状态。
其原理与单向阀相似，当系统内部压力比大气压低，破真空器打开。如系统内部压力高，则破真空器处于关闭状态应用于:换热器、储汽罐、锅炉、夹层锅、灭菌室、蒸汽主管线。
| 特点 | 限制条件 | 安装 | |
| •结构简单、结实、工作安全可靠性高。 •无需人员操作控制，完全自动工作，利用 •大气压做为动力源，无需外接其它动力源。 •体积小，动作灵敏。 •安装简单，无需调试。 •保护昂贵的设备免受真空损坏。 | 设计压力(PMA): •VB14型:16bar •VB21型:25bar | 最大工作压力(PMO)@最大工作温度(TMO) •VB14型:14bar@260℃ •VB21型:21bar@400℃ | 破真空器必须安装于垂直位置，系统连接口位于破真空器的底部。如用于蒸汽系统，排空阀必须安装于系统最高处，以防止阀被冷凝水浸没。 |
技术参数

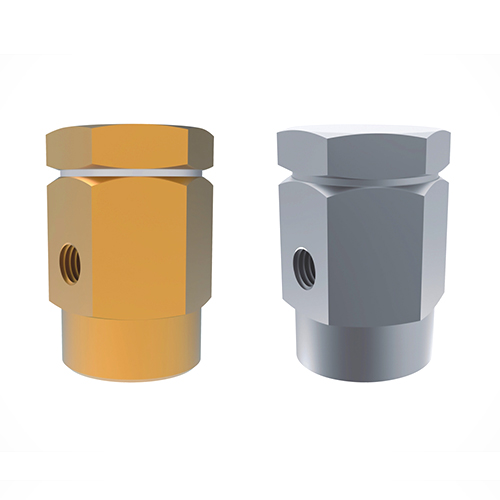

| 型号 | VB14 | VB21 | |
| 连接形式 | 螺纹 | ||
| 安装方式 | 垂直 | ||
| 最大进汽量 | 9000m³/h | ||
| 材质 | 阀帽 | 黄铜 | 不锈钢 |
| 阀芯 | 不锈钢 | 不锈钢 | |
| 阀座 | 不锈钢 | 不锈钢 | |
| 阀体 | 黄铜 | 不锈钢 | |
| 垫圈 | 不锈钢 | 不锈钢 | |

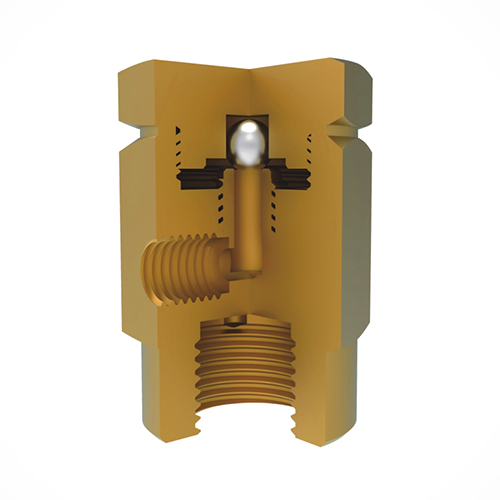

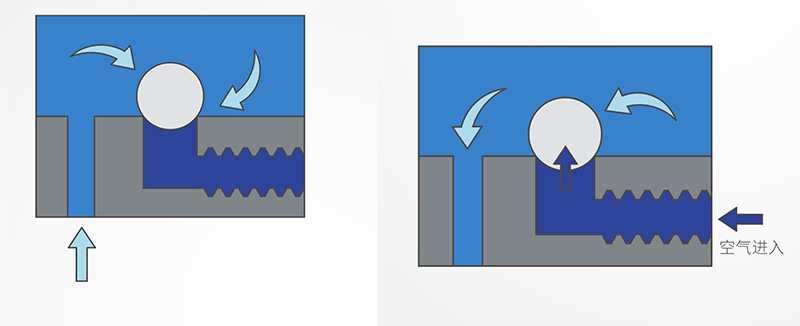

正常工作:当设备内有蒸汽时，由于蒸汽压力作用在阀芯上部，向下压紧密封件，压力越大密封越紧。
出现真空时:当设备蒸汽冷凝时内部压力下降，直至设备内出现真空时，阀芯由于空气压力的作用迅速打开，空气进入设备，阻上真空出现。
尺寸/重量(近似)mm和Kg
 |  |
| 型号 | VB14 | VB21 | |
| 公称通径 | 15 | 15 | 20 |
| A(mm) | 55 | 52 | |
| B(mm) | 34 | 36 | |
| C(mm) | 34 | 36 | |
| 螺纹 | 0.35 | 0.35 | |
